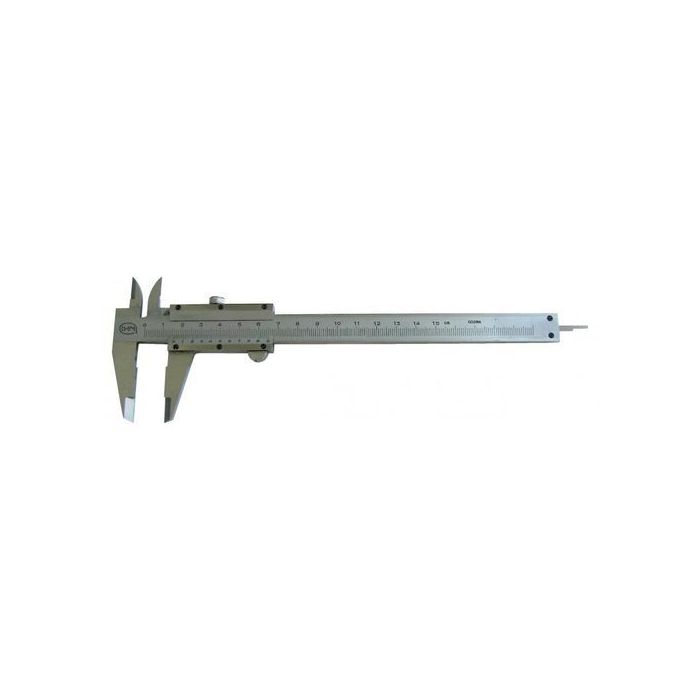

Pied a coulisse - 300 mm -

Instrument (numérique ou non) comportant une partie fixe et une partie coulissante. Cette dernière est glissée le long d'une graduation sur laquelle on peut lire, à l’aide d'un index ou d’un vernier, la distance entre les deux becs.

Les pieds à coulisse courants ont une précision de mesure d’1/10e ou d’1/20e de mm et leur version électronique peut même présenter une précision d’1/100e de mm.

Il convient de se familiariser avec la lecture d’une mesure à l’aide du pied à coulisse.

Pour lire la mesure, il convient toujours de regarder d’abord la ligne zéro du vernier. Si la ligne zéro du vernier coïncide avec un petit trait sur la règle, la lecture représente un millimètre entier. Dans la négative, il convient de lire d’abord la règle jusqu’à un millimètre entier (à gauche de la ligne zéro du vernier). On regarde ensuite quel petit trait intermédiaire sur la règle coïncide avec un petit trait sur le vernier et on additionne la valeur de ce trait intermédiaire au nombre de millimètres entiers.

L’utilisation d’un pied à coulisse numérique réduit les risques d’erreurs de lecture.
