Introduction

La détection de flamme dans les brûleurs à mazout se fait au moyen de capteurs détectant la présence de flamme par un signal électrique, qui peut être utilisé par des dispositifs d'allumage et de contrôle. Généralement, pour détecter la présence de flammes dans ces appareils, une cellule photoélectrique est utilisée, qui exploite la lumière générée par la flamme elle-même.

Description

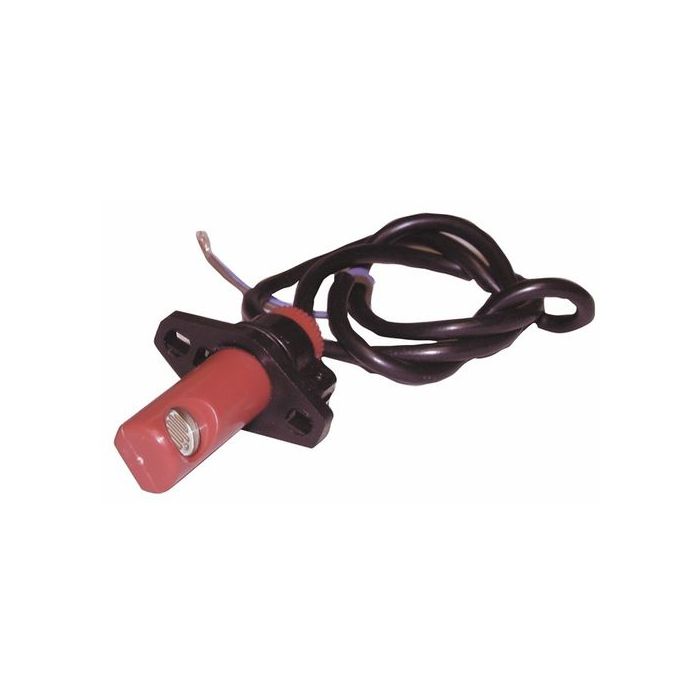

Ce sont les capteurs de flamme les plus utilisés pour les brûleurs à mazout. Les photocellules font varier leur résistance ohmique en fonction de l'incidence lumineuse; cette propriété est exploitée pour détecter la survenue génération de flamme dans les brûleurs. Différents types de photocellules sont disponibles, différant les uns des autres dans leur application et leur boîtier. La figure 1 (voir FT) montre le FC7, Photocellules FC8 et FC9; la différence entre FC7 et Les modèles FC8 sont constitués de l'élément de détection qui s'allume latéralement dans le FC7 et frontalement dans le FC8. La cellule photoélectrique FC9 est adaptée pour être éclairée latéralement; une diode intégrée permet d'utiliser cette photocellule avec des appareils particuliers (par exemple Brahma 32CN). La figure 2 (voir FT) montre les photocellules FC11, FC13 et FC14, ne différant les unes des autres que par le système de fixation, car toutes deux s'allument latéralement et frontalement. La figure 3 (voir FT) montre les photocellules FC14 et FC14L, différentes l'une de l'autre dans la longueur du boîtier, même si les deux peuvent être allumés latéralement et frontalement. Ils sont pourvus d'une fiche de connexion qui facilite les opérations de montage et de maintenance. La longueur standard du câble de raccordement de la photocellule est de 600 mm; la plage de température de fonctionnement assurant la plus longue durée de vie des capteurs de flamme (environ 50000 heures) est compris entre 0°C et + 60°C.

Sensibilité

La sensibilité des photocellules peut être identifiée par la couleur de leur boîtier, selon les directions suivantes :

N - Noir

R - Rouge

A - Bleu

V - Vert

La couleur rouge indique les photocellules avec une sensibilité standard, la couleur bleue correspond aux photocellules les plus sensibles, alors que la couleur verte marque la moins sensible photocellules. Pour le bon couplage entre la cellule photoélectrique et le dispositif de commande veuillez vous référer à notre documentation technique concernant le contrôle dispositifs utilisant ces détecteurs de flamme.
